多點式支撐高速精密沖床

FMT-350/450

多點式支撐

滑塊八面導軌

瀏覽型錄

產品介紹

功能說明

產品規格

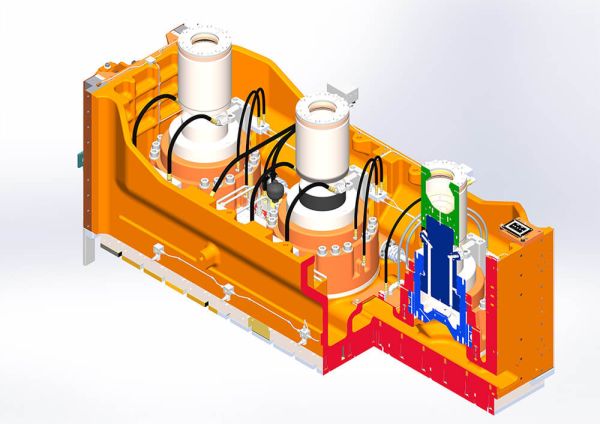

高將FMT系列是為了提供需要較大床台面積的超高精度模具，生產高附加價值的電動機而開發出來的多點式支撐高度精密沖床。FHT系列採用多點式支撐搭配八面導軌滾針軸承組在高速負載下, 滑塊保持高精度、鋼性高的特性，又具有寬闊床台的特色，因此運用於生產EV或HEV電機與節能家電，可提供長期穩定高品質的表現。

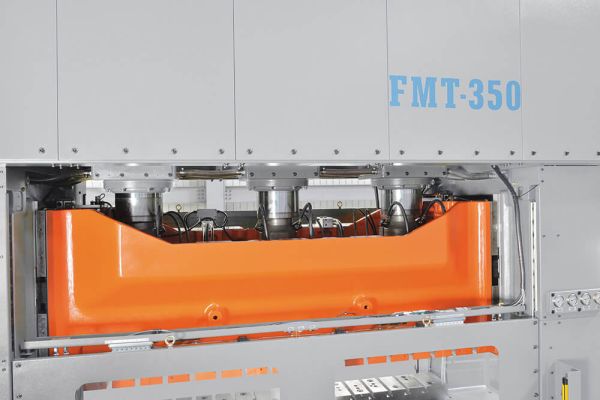

FMT-350/450
多點式支撐高速精密沖床

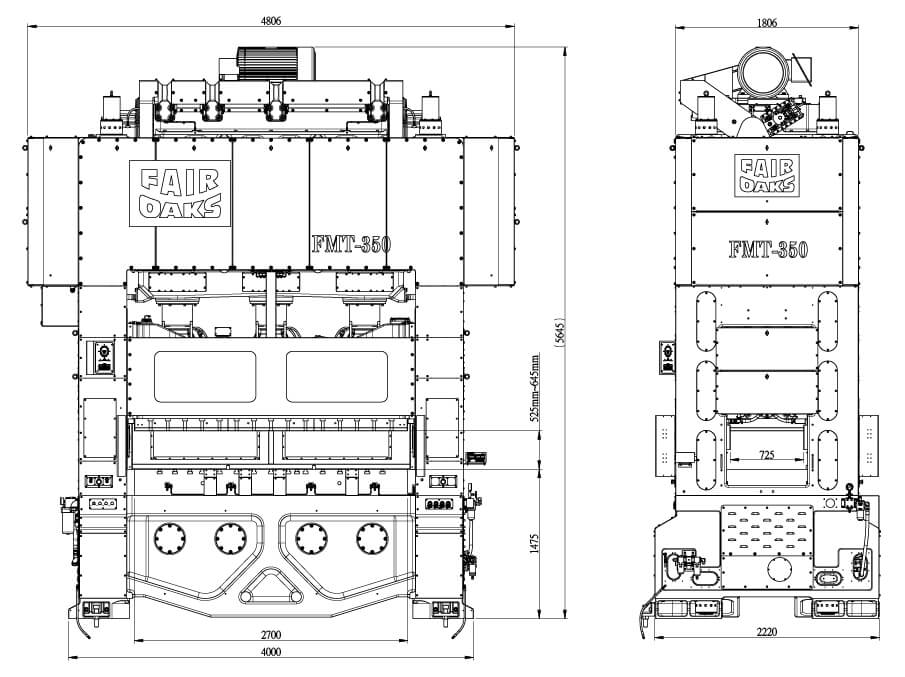

機型	FMT-350	FMT-450
Slide Support point 曲軸連桿結構	3導柱	4導柱
Nominal pres capacity 公稱作用力(KN)	3500	4500
Stroke 沖壓行程(mm)	30	35
Capacity occur point 能力發生點 (mm)	2.0	2.0
Stroke per minute 沖程數(無負載) (S.P.M)	100~400	100~300
Die height upper limit specified range 閉模高度上限指定範圍 (mm)	525~645	525~645
Slide height adjustment 滑塊調整量 (mm)	75	75
Slide area 滑座面積(mm)	2700800(Min) 27001000(Max)	37001000(Min) 37001200(Max)
Bolster area 工作台面積(mm)	2700*1000	3700*1200
Bolster thickness 工作台厚度	260	260
Bolster hole 工作台落料孔尺寸(mm)	2500*350 (Max:500)	3200*500(Max)
Base bed hole 床台落料孔尺寸(mm)	2500*420	3200520 3500520(Max)
Max Upper DIE weight 允許上模重量(kg)	2300	4000
Main Motor 主馬達功率(kw)	75	75
Air supplier 使用氣壓(mpa)	0.5	0.5
Quick lift Slide device 快速上昇行程(mm)	75	75
Weight of machine 設備總重 (ton)	78	100
Accuracy 沖床精度	JIS Special特級精度
